Защитные рукава для текстильных ленточных стропов

Защитные рукава адаптируются к условиям грузоподъемной операции и подбираются для обеспечения защиты именно в зоне возникновения механических напряжений. В зависимости от конфигурации груза и рабочей зоны они могут защищать ленточный строп по всей его рабочей длине (Тип 1 — сплошной рукав) либо только на особо нагруженных участках кромок (Тип 2 — парные рукава). Это предохраняет ленточный строп от абразивного износа, острых кромок и точечного давления независимо от геометрии груза. При подъеме и кантовании груза с надетым защитным рукавом secutex строп свободно скользит внутри рукава, тогда как сам рукав неподвижно фиксируется на кромке груза, исключая относительное смещение и перерезание волокон.

Преимущества и конструктивные особенности

• Стойкость к порезам: долговременная защита от порезов, износа и загрязнений при контакте с острыми металлическими кромками.
• Износостойкость: полиуретановый эластомер secutex превосходит многие металлы по результатам испытаний на мокрый абразивный износ.
• Структурная прочность: сохраняет стабильность формы и прочность в присутствии масел, влаги и грязи.
• Защита груза: равномерно распределяет усилия, предотвращает царапины и вмятины на окрашенных, нержавеющих и обработанных поверхностях.
• Два базовых исполнения: Тип 1 (рукав на всю рабочую длину стропа) и Тип 2 (парные рукава для локальной защиты зон контакта с кромками).

Линейка ECO variants — экономичная альтернатива для стандартизированных грузоподъемных операций в сочетании с ленточными стропами Secutex-Liftfix HB. Включает четыре модификации: плоский защитный профиль SFX (бюджетный вариант secuflex с рабочей стороной из secutex и обратной стороной из Powerflex), односторонний защитный рукав ES1, двусторонний защитный рукав ES2 и быстросъемный рукав Easy Clip EC с продольным пазом на тыльной стороне.

Характеристики и преимущества модификаций ECO variants

• SFX sleeve (бюджетный вариант secuflex): плотная посадка на стропе, плоская конструкция, контактная сторона с покрытием secutex, обратная сторона с покрытием Powerflex, снижает складкообразование текстиля, легко заводится в узкие зазоры благодаря продольной жесткости.
• ECO sleeve ES1 (односторонний защитный рукав): одна контактная сторона с покрытием secutex, согласован с программой стропов Secutex, легко позиционируется, снижает смятие ткани, защищает на острых кромках.
• ECO sleeve ES2 (двусторонний защитный рукав): две контактные стороны с покрытием secutex, согласован с программой стропов Secutex, легко позиционируется, снижает смятие ткани, защищает на острых кромках без переворачивания рукава.
• Easy Clip EC (вариант клип-рукава): защитный рукав с продольным раскрытием, устанавливается в существующие схемы строповки через задний монтажный паз, идеален для попеременного использования, сохраняет стабильность формы.
• Опционально для всех вариантов ECO: текстурированная поверхность TopDrain.

Таблицы характеристик (Модельный ряд ECO variants)

Защитный рукав secutex veloxClip V-SC оснащен прорезной (щелевой) структурой на тыльной стороне, которая делает его чрезвычайно гибким в направлении изгиба (поперечно), позволяя плавно облегать контур груза при подъеме. При этом в продольном направлении рукав остается жестким и стабильным: строп с veloxClip легко проталкивается в низкие зазоры под грузом и точно позиционируется даже при малых опорных поверхностях.

• Высокая гибкость в направлении изгиба благодаря прорезной структуре на обратной стороне.
• Жесткость в продольном направлении для легкого проталкивания под груз.
• Легкое позиционирование в стесненных монтажных пространствах и постоянная стабильность формы.
• Опционально: индивидуальный выбор шага/положения прорезей для настройки гибкости, текстурированная поверхность TopDrain, стальное армирование.

На сверхострых кромках (радиус кромки r < 2 мм) возникает риск пореза и преждевременного износа стандартных рукавов. secuWave Mini имеет толстослойную гофрированную (волновую) структуру на рабочей стороне, которая смещает точку контакта: острая кромка оказывается во впадине волны, а строп опирается на гребни. Это увеличивает эффективный радиус перегиба, снижает воздействие кромки и равномерно распределяет усилия при сохранении повышенной гибкости для малых радиусов и ограниченного монтажного пространства.

• Предотвращает прямой контакт острой кромки с ленточным стропом.
• Устанавливается в существующие схемы строповки (клип-конструкция).
• Два волновых профиля в линейке (Mini — для малых радиусов и стесненных мест; SWS — для крупных кромок и высоких давлений).
• Практически неразрушимый, постоянно сохраняет стабильность формы.
• Доступен для стропов Powerband (PB) и Heavy-Duty Powerband (PCS). Опционально: исполнение veloxClip.

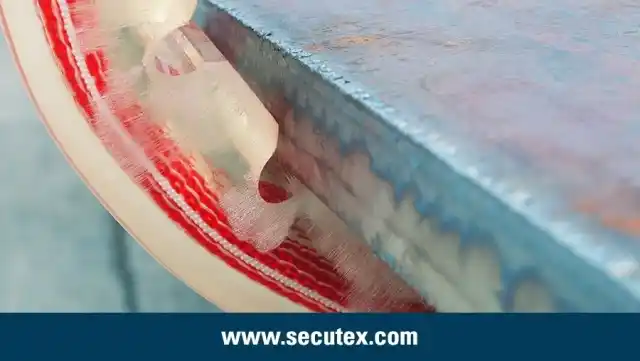

secuWave SWS разработан для критических и сверхострых кромок с радиусом закругления r < 2 мм. Толстостенная гофрированная структура увеличивает эффективный радиус контакта: острая кромка ложится во впадину волны, а ленточный строп и груз опираются на гребни волны. Контактное давление кромки значительно снижается. Поставляется в виде клип-рукава для быстрого дооснащения существующих стропов без их замены.

• Исключает прямой контакт острой кромки с ленточным стропом.
• Быстрое дооснащение существующих стропов благодаря клип-конструкции.
• Два варианта профиля волны (малая волна — более гибкая при изгибе; крупная волна — повышенная прочность для крупных кромок и высоких поверхностных давлений).
• Практически неразрушимый материал, постоянная стабильность формы.

Защитные рукава с двусторонним противоскользящим покрытием secuGrip разработаны для офшорных применений, судостроения и подъема гладких или мокрых грузов (сталь, бетон, пластики). Рассчитаны на экстремальные перепады температур и полное погружение в морскую соленую воду. SGS75 (синий) выполнен из мягкого компаунда 75 Shore A, облегающего контуры груза; SGS90 (зеленый) выполнен из особо прочного компаунда 90 Shore A.

• Оптимальное сцепление на гладких и влажных грузах (сталь, бетон, пластики).
• Две модификации твердости: SGS75 (75 Shore A, синий) и SGS90 (90 Shore A, зеленый).
• Монтаж без инструмента, равномерное распределение давления, стойкость к морской воде.
• Опции: 2- или 4-слойные стропы Secutex, дистанционные подушки и маты для защиты выхлопных систем и лееров, фиксирующие канаты, траверсы для подъема судов Secutex Axzion.

Защитный рукав secutex SF-1 технически согласован с линейкой ленточных и круглопрядных стропов Secutex. Одностороннее покрытие secutex нанесено на контактную сторону, обладает экстремальной стойкостью к порезам и снижает образование складок в текстиле. Надеваясь поверх стропа, рукав минимизирует кромочный эффект на острых кромках и шероховатых поверхностях, защищая как строп, так и груз.

• Очень легко позиционируется на стропе.
• Экстремальная стойкость к порезам и снижение смятия ткани.
• Постоянно сохраняет стабильность формы.
• Опционально: текстурированная поверхность TopDrain, стальное армирование, различные марки secutex, термостойкое покрытие «secutex Heat».

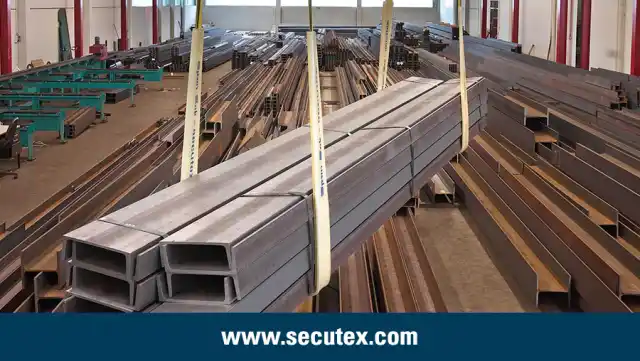

Прочный защитный рукав SF-2 имеет две полноценные рабочие стороны, покрытые полиуретаном secutex. Обеспечивает высокую стойкость к порезам, снижает образование складок в текстиле и исключает необходимость переворачивания рукава рабочей стороной к грузу, сокращая время подготовки и риск ошибок строповки.

• Две рабочие стороны с покрытием secutex (работа без переворачивания рукава).
• Легко позиционируется, снижает складкообразование, постоянно сохраняет форму, экстремально порезостойкий.
• Опционально: текстурированная поверхность TopDrain, стальное армирование, различные марки secutex, термостойкое исполнение «secutex Heat».

Кантовальный строп secutex для узких рулонов (штрипсов) имеет два различных концевых элемента: одна петля выполнена сверхузкой и плоской, легко просовывается в зазор между сложенными в стопу рулонами и зацепляется в кованый С-образный крюк. Защитный рукав SF1-60 устанавливается на острых кромках рулона: при подъеме движется только строп внутри рукава, а сам рукав остается неподвижным на кромке. В комплект входит противоскользящий кантовальный мат secutex, который подкладывается под кромку опрокидывания для защиты нижних рулонов и предотвращения скольжения.

• Ленточный строп и защитный рукав соединены в единую систему.
• Экстремально плоская петля для минимальных зазоров между узкими рулонами.
• Состав комплекта: кольцо KR 3.2 с С-крюком, VG 8-8 и скобой 8-8; строп PB 2000 с KK8; защитный рукав secutex SF1-60 без борта; защитный мат secutex SPGF-F-10 (200 x 300 мм).
• Опционально: поверхность TopDrain, стальное армирование, кантовальный мат secutex, С-образный крюк.

Запатентованное покрытие secuMove объединяет защитный эффект постоянного покрытия с гибкостью защитного рукава. Один слой ленточного стропа неразъемно соединен с покрытием secutex (в контакте с кромкой груза), а второй слой свободно проходит через рукав, обеспечивая компенсацию удлинения под нагрузкой и исключая относительное смещение на острой кромке.

• Ленточный строп и защитный рукав прочно соединены.
• Отсутствие относительного движения на острой кромке исключает фрикционный износ.
• Опционально: текстурированная поверхность TopDrain, стальное армирование, версия FS-1 (одностороннее покрытие), версия FS-2 (двустороннее покрытие).
• Указание по безопасности: предназначен для подъема/опускания, НЕ подходит для кантования груза.

Защитный рукав secutex Clip (SC) быстро монтируется благодаря продольному монтажному пазу на обратной стороне. Применяется там, где стропы используются попеременно с защитным рукавом или без него. Защитный слой secutex мягко облегает груз, увеличивает радиус на критических кромках и распределяет усилия по большой площади.

• Устанавливается в существующие схемы строповки через задний продольный паз.
• Практически неразрушимый, постоянно сохраняет форму, снижает смятие ткани.
• Опционально: текстурированные поверхности (TopDrain), стальное армирование, различные марки secutex, армирование порезостойким волокном.

Защитный рукав Secutex SF1 с односторонним полиуретановым покрытием secutex эффективно защищает стропы и стяжные ремни от острых кромок и шероховатых абразивных поверхностей (бетонные элементы, стальные конструкции, металлопрокат). Внутренняя текстильная поверхность с низким коэффициентом трения обеспечивает плавное скольжение ремня и оптимальную передачу усилия натяжения. В линейке Secutex выпускается как для грузоподъемных плоских и круглопрядных стропов (серия SF1 длинами 0,5 м, 1,0 м, 1,5 м, 2,0 м), так и для стяжных ремней крепления грузов шириной 25–75 мм (серия LSP-SF1 длинами 0,25 м, 0,40 м, 0,50 м и 5,0 м).

• Основной материал покрытия: полиуретан secutex (одностороннее покрытие).
• Цвет исполнения LSP-SF1: белый (Weiss); единица поставки (VE/VPE): 1 шт.
• Снижает образование складок в текстиле, сохраняет стабильность формы, легко позиционируется.
• Для стяжных ремней (LSP-SF1): остается на ремне и может сматываться вместе с ним.

Таблица размеров и артикулов LSP-SF1 (для стяжных ремней 25–75 мм)

Полная матрица размеров и артикулов (GIN) рукавов Secutex SF1 для плоских и круглопрядных стропов (длины 0,5 / 1,0 / 1,5 / 2,0 м)

Защитный рукав ARS Typ 2 из полиэстера предназначен для защиты круглопрядных и ленточных стропов при работе с грузами с шероховатой поверхностью (не предназначен для защиты от острых режущих кромок). Может надеваться на грузоподъемные средства в том числе после их изготовления, продлевает срок службы стропов и улучшает удобство обращения, собирая обе ветви круглопрядного стропа в единый пучок.

• Основной материал: 100% полиэстер (PES); гибкая тканевая конструкция легко позиционируется на стропе.
• Дополнительное усиление в зонах повышенного абразивного износа; сменная защитная оболочка позволяет сразу заметить повреждения.
• Поставляется переменной длиной от 0,10 м до 50,00 м (до 100,00 м для ARS3/4"R) с шагом 0,10 м.

Защитный чехол от истирания Тип 1 (ARS-K) с продольной застежкой-липучкой (Klettverschluss) для круглопрядных и ленточных стропов, а также стяжных ремней. Благодаря застежке-липучке быстро монтируется и снимается в любом месте стропа без необходимости продевания через петлю.

• Быстрый монтаж и демонтаж благодаря застежке-липучке по всей длине.
• Стандартная длина изделия: 500 мм (0,5 м); единица упаковки: 1 шт.

NoCut® sleeve — тканый высокоэффективный защитный рукав из высокомодульного полиэтилена (HMPE) для защиты ленточных и круглопрядных стропов от острых кромок и истирания. Трубчатая конструкция с одинаково высокой стойкостью к порезам с обеих сторон исключает ошибки установки и увеличивает срок службы за счет двустороннего использования. С обеих сторон рукав имеет ребристую тканевую структуру: снаружи ребра повышают стойкость к порезам, а внутри облегчают скольжение стропа в рукаве при вращении и кантовании острокромочных грузов. По запросу отдельные ветви круглопрядного стропа также могут оснащаться рукавами NoCut® sleeve.

• Сертифицированная DEKRA стойкость к порезам на основе определенных радиусов кромок.
• Основной материал: высокопрочные полиэтиленовые волокна (HMPE); цвет: белый (Weiss).
• Толщина стенки рукава (Tube Thickness): 13 мм; количество слоев: 1; тип крепления: Tube (трубчатый рукав).
• Рабочий температурный диапазон: от -40 °C до +60 °C.
• Малый собственный вес для эргономичной работы, вшитая этикетка с инструкцией по применению.

NoCut® wrap создан на базе технологии NoCut® sleeve и оснащен продуманной застежкой-липучкой (Klett-Flausch-Verschluss) по всей длине. Обеспечивает мгновенную установку и снятие рукава в любой точке круглопрядного или ленточного стропа без необходимости протягивания через всю длину. Уникальная особенность конструкции — способность расширяться под нагрузкой (при номинальной WLL), позволяя стропу расправиться по ширине и предотвращая защемление или раздавливание волокон. При критическом поперечном сдавливании застежка автоматически приоткрывается, а после снятия нагрузки рукав снова закрывается и готов к повторному использованию.

• Основной материал: высокопрочные полиэтиленовые волокна (HMPE); цвет: белый (Weiss).
• Стандартная длина: 0,5 м (500 мм); температурный диапазон: от -40 °C до +60 °C.
• Гибкая фиксация застежкой-липучкой, автоматическое расширение под нагрузкой против защемления стропа.

NoCut® pad представляет собой комбинацию рукава NoCut® sleeve с внутренней тканевой перемычкой, оснащенной на обоих концах крепежными ремешками на липучках (Velcro Clasp). Накладка устанавливается непосредственно в зоне контакта стропа с острой кромкой. Выпускается в 2-слойном и 4-слойном исполнениях, обеспечивая экстремально высокий уровень защиты от порезов (вплоть до защиты компактных круглопрядных стропов Magnum-X грузоподъемностью до 30 т). Серийно изготавливается длиной от 500 мм до 1500 мм с шагом 250 мм.

• Основной материал: высокопрочные полиэтиленовые волокна (HMPE); температурный режим: от -40 °C до +60 °C.
• Количество слоев: 2 (серия NoCutPad 2-VC) или 4; тип крепления: Velcro Clasp (липучка).
• Сертифицировано DEKRA на базе определенных радиусов кромок.

NoCut® bumper состоит из внешней оболочки NoCut® sleeve с внутренним пакетом многослойных текстильных лент (толщина буфера 33 мм), которые значительно увеличивают радиус огибания в точках перегиба и крепления груза. Во время подъема NoCut® bumper быстро и без фиксации укладывается в критических и труднодоступных местах между грузом и стропом (когда использование NoCut® sleeve или NoCut® pad затруднено). В зависимости от задачи может применяться как в продольном, так и в поперечном направлении.

• Толщина буфера: 33 мм (многослойный внутренний пакет лент в оболочке HMPE).
• Применяется без крепления на стропе (свободная укладка между кромкой груза и стропом в продольном или поперечном направлении).
• Сертифицированная DEKRA стойкость к порезам.
