Угловые и шарнирные протекторы кромок, рукава для цепей и канатов

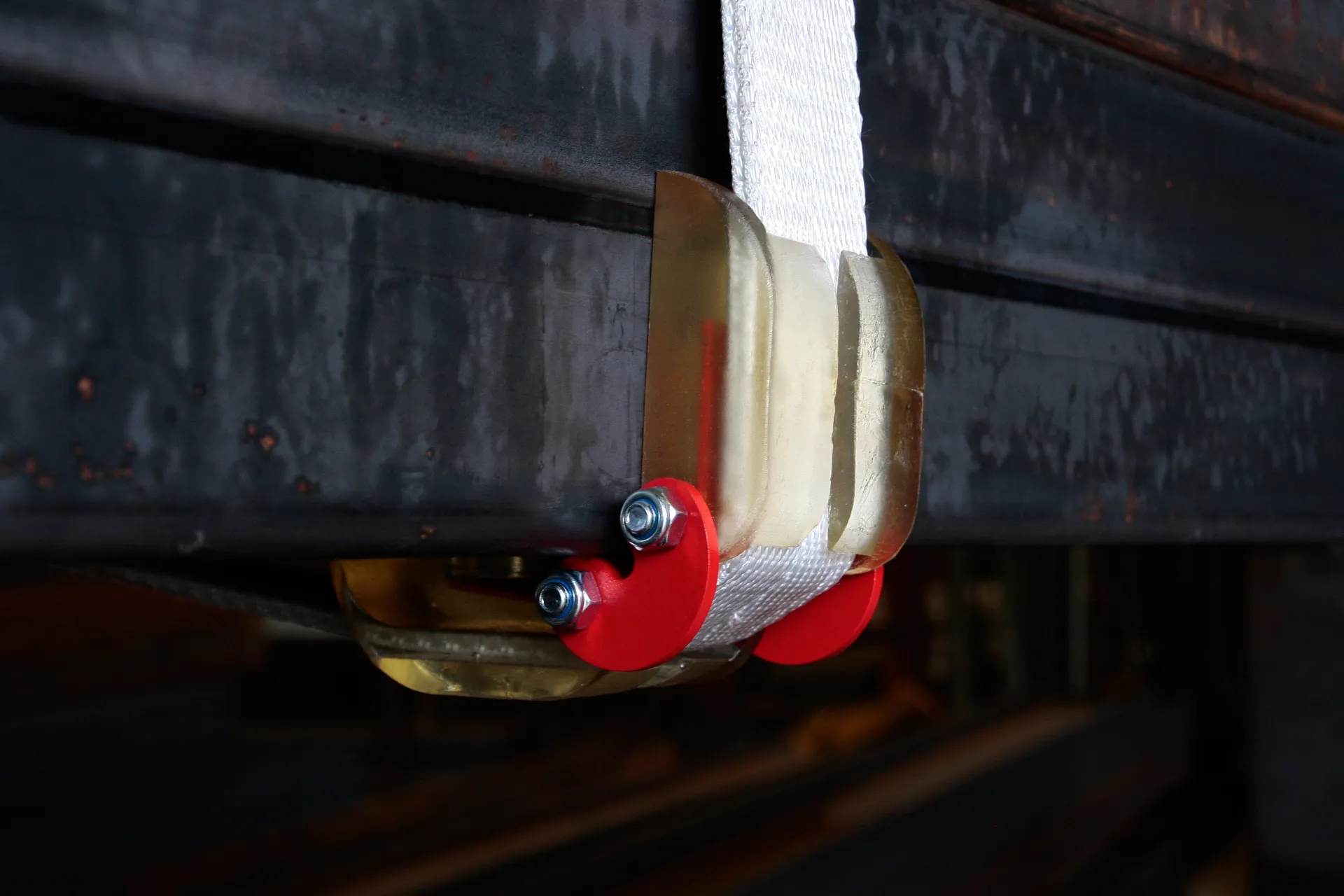

Угловые и шарнирные протекторы secutex обеспечивают надежную защиту как груза, так и грузоподъемного или крепежного средства (ленточного стропа, круглопрядного стропа, стального каната или цепи). Острая кромка возникает тогда, когда радиус кромки груза меньше толщины (диаметра) грузоподъемного средства (r < d). При r < 2 мм кромка классифицируется как «сверхострая». Протекторы secutex физически увеличивают радиус на критических кромках, распределяют локальные нагрузки по большой площади, предотвращают порезы текстиля, обрывы проволок каната и излом звеньев цепи, а также защищают груз от вмятин и сколов.

• Высокая структурная прочность: материал сохраняет форму под высокими нагрузками, препятствует распространению трещин и способен растягиваться до 500% от исходной длины без остаточной деформации.
• Исключительная эластичность: надежно адаптируется к кромкам и контурам при экстремальных перепадах температур (в холоде и тепле).
• Экстремальная износостойкость: стабильный защитный эффект при постоянных нагрузках, в присутствии грязи, масла и влаги.

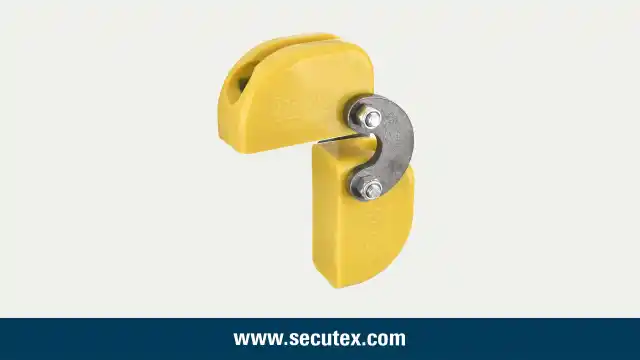

При креплении грузов стяжная цепь должна быть защищена от острых или шероховатых кромок, а ценный груз — от вмятин и повреждений. Одинарный угловой протектор secutex SK-KE с гибким текстильным армированием надевается непосредственно на цепь через продольный паз на обратной стороне и остается на цепи (невыпадающая конструкция). Благодаря малому собственному весу быстро позиционируется на кромке, снижая кромочное давление. Указание по безопасности: протектор SK-KE разработан для крепления грузов (load securing) и не предназначен для длительного непрерывного использования или грузоподъемных операций (для подъема цепями применяется модель SK-K).

• Особо экономичное решение с малым собственным весом.
• Быстрый монтаж через задний продольный паз (не теряется с цепи).
• Снижает давление цепи на кромку и ускоряет процесс увязки груза.

Одинарный угловой протектор SK-BE защищает как стяжной текстильный ремень, так и груз от повреждений на острых кромках при креплении грузов. Гибкое тканевое армирование и малый собственный вес обеспечивают простоту обращения, а продольный паз на тыльной стороне позволяет одним движением надеть протектор на стяжной ремень, после чего он не может потеряться. Указание по безопасности: протектор SK-BE не предназначен для длительного непрерывного использования.

• Экономичное решение с минимальным собственным весом.
• Быстрая установка за считанные секунды через продольный паз на обратной стороне.
• Невыпадающая фиксация на стяжном ремне.

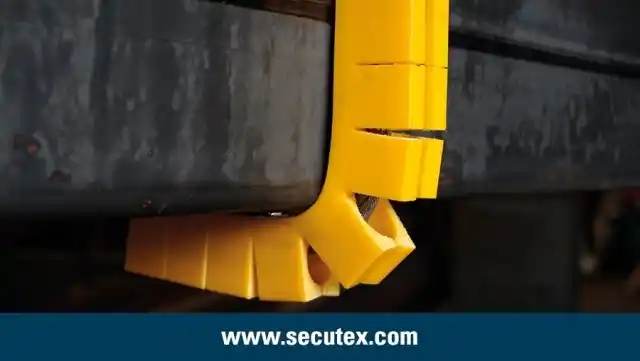

При креплении грузов стальной канат необходимо защищать от острых и шероховатых кромок, а груз — от вмятин и истирания. Угловой протектор secutex SK-DE надевается на стальной канат через монтажный продольный паз на обратной стороне и остается зафиксированным на канате. Малый собственный вес позволяет быстро позиционировать его на кромке. Не предназначен для длительного непрерывного использования.

• Особо экономичный, ультралегкий и гибкий протектор.
• Простая установка через монтажный паз на тыльной стороне (не спадает с каната).
• Увеличивает радиус огибания и создает плоскую опорную поверхность.

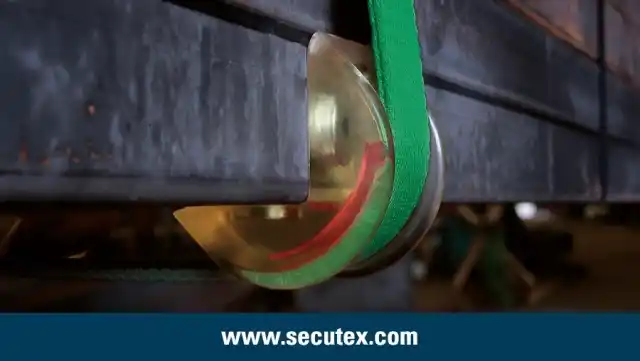

Угловой протектор secutex SWH значительно увеличивает радиус на углу (90°), распределяет усилия по большой площади и защищает как груз, так и ленточный строп. Внутреннее армирование перфорированным стальным листом придает протектору исключительную прочность и стабильность формы. Опциональные версии со встроенными магнитами (Type B и Type C) надежно фиксируются на ферромагнитных стальных грузах без дополнительного крепежа.

• Армирован перфорированным металлическим листом.
• Чрезвычайно прочный, долговечный и стабильный по форме.
• Опционально: магнитное исполнение (Type B — магниты на одной полке; Type C — магниты на обеих полках).

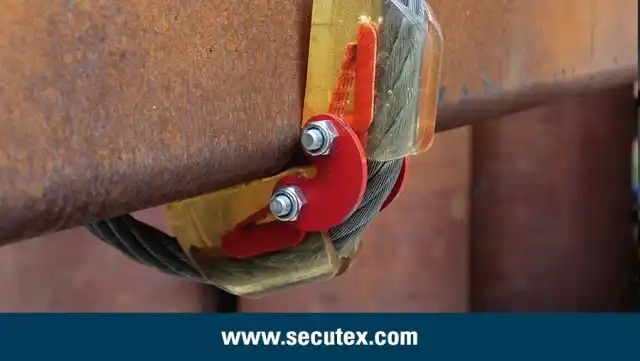

SKDS — высокопрочный шарнирный протектор для наиболее тяжелых условий эксплуатации с кольцевыми канатными стропами (громметами) и стальными канатами при экстремальных поверхностных давлениях. Шарнирная конструкция гибко адаптируется к контуру груза, многократно увеличивает радиус на критических кромках и распределяет подъемные усилия по большой площади. Изготавливается методом прецизионной механической обработки (не литьем) в версиях из стали или алюминия; алюминиевая версия опционально оснащается встроенными магнитами.

• Конструкция максимальной прочности для экстремальных поверхностных давлений.
• Прецизионная механическая обработка (фрезерование) для высокой точности размеров.
• Доступен в исполнении из алюминия или стали.
• Опционально для алюминиевой версии: встроенный магнит для фиксации на грузе без инструмента.

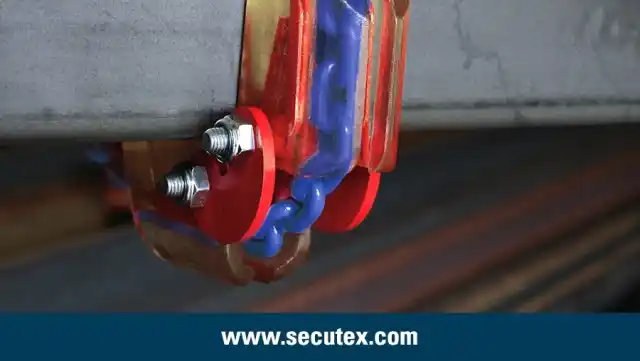

secutex SK-K — гибкий шарнирный протектор, разработанный специально для грузоподъемных цепей. Острая кромка для цепи возникает тогда, когда радиус кромки меньше номинальной толщины (диаметра) звена цепи. Без защиты грузоподъемность цепи на острой кромке приходится снижать на 20% либо выбирать цепь большего калибра. Протектор SK-K адаптируется к геометрии груза за счет шарнира, увеличивает эффективный радиус и снижает кромочное давление, сохраняя полную грузоподъемность цепи. Цепь свободно скользит через встроенный зажим secutex clip и протектор не спадает с цепи при расстроповке.

• Цепь плавно скользит через интегрированный зажим secutex clip.
• Саморегулирующийся шарнир оптимально адаптируется к любому углу и контуру груза.
• Не спадает с цепи при навешивании и снятии стропа с груза.
• Позволяет избежать 20%-ного снижения грузоподъемности цепи на острых кромках.

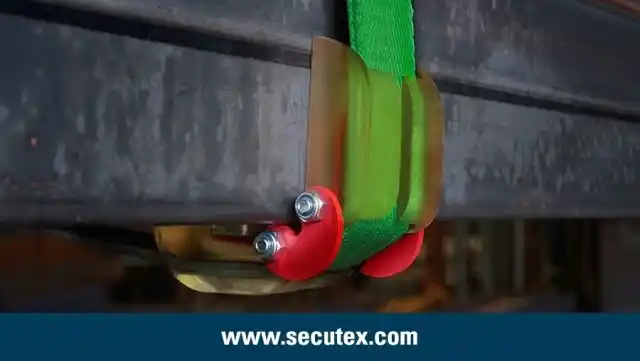

Шарнирный угловой протектор SK-B автоматически адаптируется к любой геометрии груза благодаря прецизионному шарниру. Через монтажный паз протектор быстро надевается одной рукой на ленточный строп и позиционируется на кромке. На намагничиваемых стальных поверхностях опциональные магниты удерживают протектор от сползания. Ленточный строп скользит внутри направляющей клипсы secutex clip, поэтому протектор остается на стропе даже после снятия с груза.

• Ленточный строп свободно проходит через направляющий зажим secutex clip.
• Прецизионный шарнир адаптируется к любому углу кромки груза.
• Не спадает со стропа после отсоединения от груза.
• Опционально: встроенные магниты (Type B — на 1 полке, Type C — на 2 полках) для надежной фиксации на стальных грузах.

Шарнирный протектор secutex SK-D для стальных канатов надевается на канат за несколько секунд через монтажный паз и устанавливается на кромке груза. Благодаря шарниру он точно повторяет геометрию груза и снижает кромочное давление, а направляющий зажим secu-Clip удерживает протектор на канате на протяжении всего процесса строповки и подъема (доступны одноручьевые модели SKD и двухручьевые модели SKD-2).

• Стальной канат свободно скользит через встроенный зажим secu-Clip.
• Саморегулирующийся шарнир адаптируется к контуру груза.
• Не спадает со стального каната при строповке и снятии нагрузки.
• Быстрый монтаж одной рукой через монтажный паз.

Защитный рукав для цепей secutex служит защитной оболочкой для цепи (в том числе при пескоструйной обработке и транспортировке цилиндрических грузов) и обеспечивает стропальщику дополнительную защиту рук при наведении цепи. Эластомер secutex образует демпфирующую, ухватистую поверхность, защищающую цепь от абразива и загрязнений. Ограничение по применению: для интенсивной эксплуатации на деталях с острыми кромками данный неармированный рукав не предназначен из-за высоких поверхностных давлений (для острых кромок применяются протекторы SK-K). Рукава рассчитаны на стандартные цепи 8-го класса прочности (Grade 8).

• Демпфирующая ухватистая поверхность из прозрачного полиуретана secutex.
• Снижает абразивный износ и загрязнение цепи, защищает руки стропальщика (в т.ч. при пескоструйных работах).
• Рассчитан на стандартные грузоподъемные цепи класса прочности 8 (Grade 8); выпускается в однорядном (SK) и двухрядном (SK-2) исполнениях.

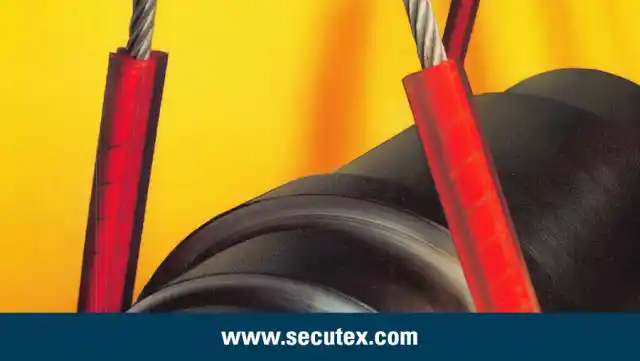

Круглое сечение стального каната имеет малую площадь контакта, из-за чего возрастает удельное давление на поверхность груза. Защитные рукава secutex для стальных канатов (из эластомера secutex с внутренним тканевым армированием) создают демпфирующую, износостойкую контактную зону между канатом и грузом, защищая оба элемента и руки стропальщика. Рекомендованы для крупных цилиндрических и круглых грузов без острых угловых кромок. Выпускаются в неразрезном исполнении (SD — одноручьевой, SD-2 — двухручьевой, надеваются при изготовлении каната) и в разрезном исполнении с продольным пазом (SDC — одноручьевой, SDC-2 — двухручьевой, для быстрого монтажа на месте).

• Снижает точечную нагрузку за счет увеличения площади опирания каната.
• Демпфирующая, износостойкая контактная зона из эластомера secutex с внутренней тканевой армировкой.
• Четыре конструктивных исполнения: SD (одноручьевой замкнутый), SD-2 (двухручьевой замкнутый), SDC (одноручьевой разрезной), SDC-2 (двухручьевой разрезной).
• Рекомендация по подбору размера: поскольку фактический диаметр каната часто превышает номинальный, при сомнениях рекомендуется выбирать рукав на один типоразмер больше.

Угловой протектор SWH с внутренним армированием перфорированным стальным листом (Lochblechverstärkung) для круглопрядных стропов, ленточных стропов и стяжных ремней. Длина полки L = 100 мм, цвет — оранжевый (Orange). Выпускается в 9 вариантах ширины B (30, 65, 70, 100, 125, 150, 200, 240, 300 мм) и 3 исполнениях магнитной фиксации (A, B, C).

• Длина полки L: 100 мм; цвет: оранжевый (Orange); армирование: перфорированный стальной лист.

Шарнирный угловой протектор SKB армирован перфорированным стальным листом и оснащен направляющим зажимом secutex-Clip с монтажным пазом, через который протектор быстро надевается на строп и остается на нем при расстроповке. Длина полки L = 115 мм, высота H = 10 мм, цвет — оранжевый (Orange). Выпускается для ширины B: 35, 65, 95, 120, 150, 180, 240, 300 мм в типах A, B и C.

• Габариты полки: длина L = 115 мм, высота H = 10 мм; цвет: оранжевый (Orange).

• Защищает грузоподъемную цепь и руки стропальщика при подъеме деталей машин с острыми кромками и отверстиями.

• Цвет: красный (Rot); доступен с магнитной фиксацией и без нее.

Для защиты цепей, стальных канатов и текстильных стропов на сложных контурах (зубчатые колеса, расточенные отверстия, труднодоступные кромки) применяются гибкие многослойные накладки SecuPad 6-lagig (PowerFlex-Pad P2P, толщина 20 мм), порезостойкие накладки из HMPE NoCut® pad (2 и 4 слоя с фиксаторами Velcro) и буферные протекторы NoCut® bumper (толщина 33 мм).
